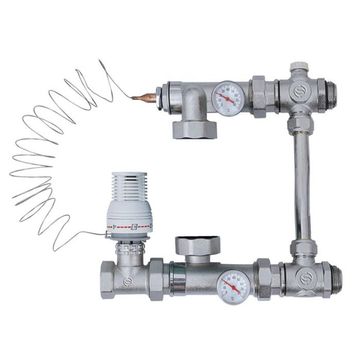

Насосно-смесительные узлы используются в системе тёплых полов для создания в системе отопления здания низкотемпературного циркуляционного контура с пониженной до настроечного значения температурой теплоносителя.
Узлы обеспечивают поддержание заданной температуры и расхода во вторичном циркуляционном контуре, гидравлическую уаязку первичного и вторичного контуров, а также позволяя регулировать температуру и расход теплоносителя в зависимости от требований пользователя.

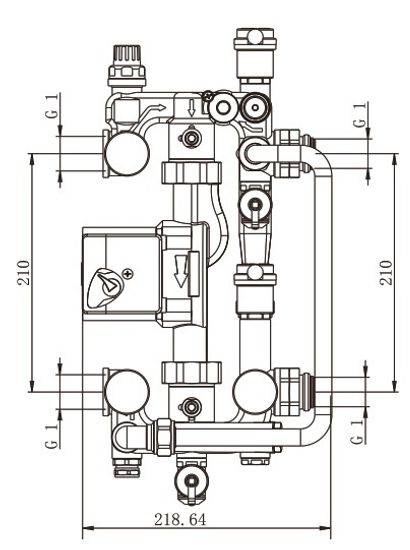

Данный смесительный ухел адаптирован для совместного применения с коллекторными блоками с межцентровым расстоянием 210 мм. Габариты позволяют располагать их в коллекторных шкафах.

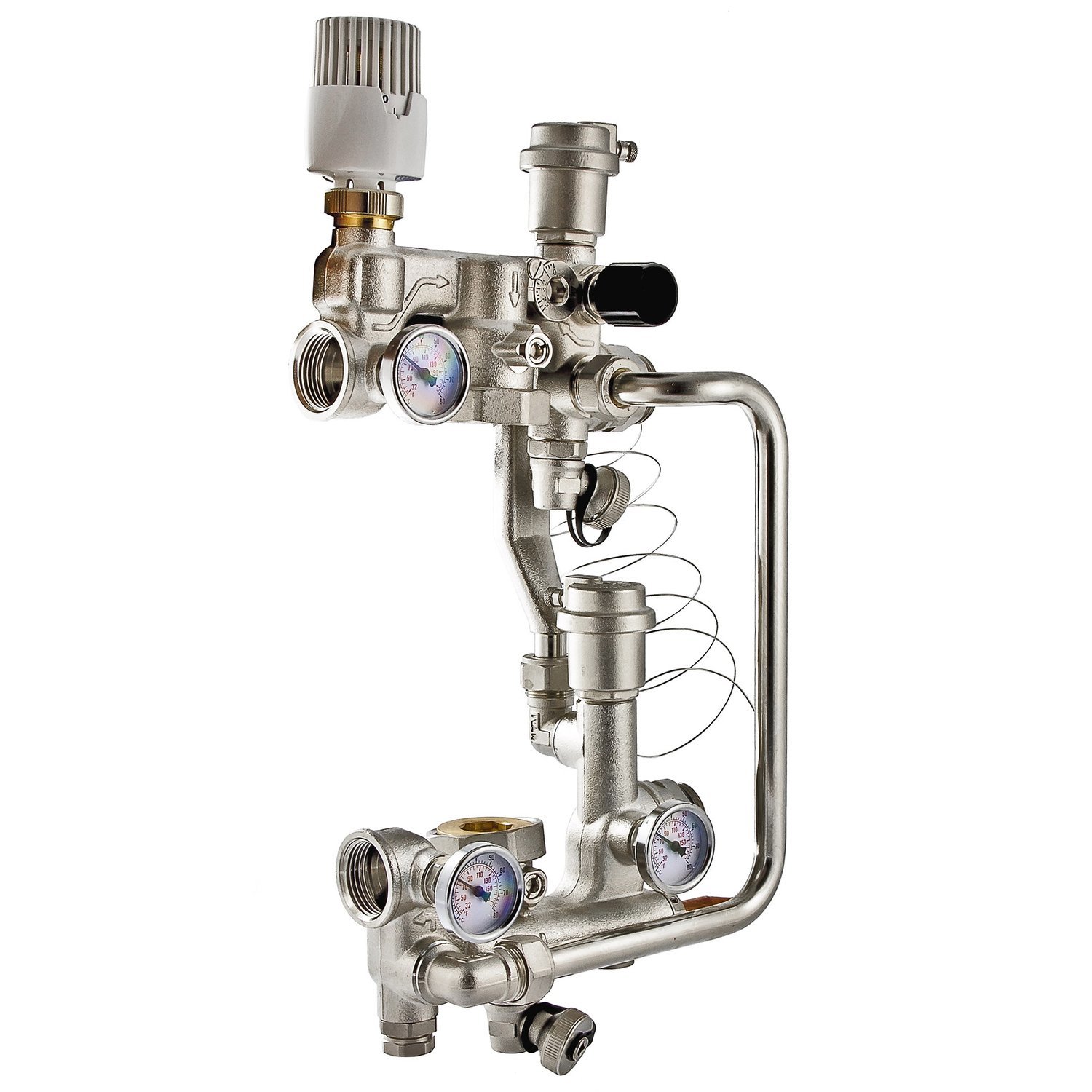

В системе напольного отопления насосно-смесительный узел обеспечивает приготовление теплоносителя с температурой, пониженной до заданного значения (в диапазоне от 20 до 60 °С), а также его циркуляцию в контурах теплого пола. Узел позволяет осуществлять гидравлическую увязку первичного и вторичного контуров, регулировать температуру и расход теплоносителя в зависимости от требований пользователя. Узел оснащен всей необходимой арматурой и контрольно-измерительными приборами (межосевое расстояние присоединительных патрубков – 200 мм) и может размещаться в коллекторном шкафу. Корпус и детали узла выполнены литьем из качественной сантехнической латуни и никелированы. Материал уплотнений – эластомер EPDM. Узел рассчитан на работу в системах с максимальной температурой теплоносителя в первичном контуре 90 °С и давлением до 10 бар. Циркуляционный насос приобретается отдельно.

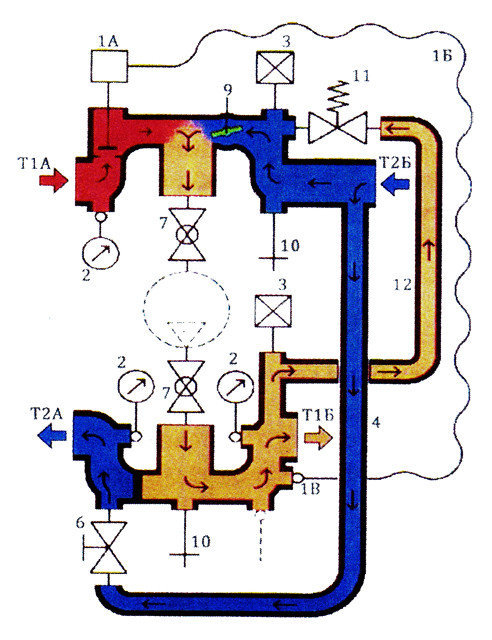

Принцип действия устройства
Теплоноситель первичного контура Т1А поступает в насосно-смесительный узел через термостатический клапан 1А. Степень открытия клапана автоматически регулируется в зависимости от выбранной настройки и температуры, теплоносителя на подаче к коллектору теплого пола. Циркуляционный насос обеспечивает циркуляцию теплоносителя во вторичном контуре, при этом часть теплоносителя к насосу поступает из обратного коллектора теплых полов через соединение Т2Б, часть из первичного контура Т1А.
Возвращаемый от теплых полов теплоноситель тоже делится на две части: первая - поступает к насосу, вторая - через трубопровод 4 возвращается в первичный контур Т2А. Соотношение потоков, поступающих к насосу и возвращаемых в первичный контур задается настройкой клапана 9.
В случае, когда, расход через вторичный контур становится меньше расчетного (закрытые вентили на коллекторах), открывается перепускной клапан 11, который направляет поток из Т1Б к Т2Б, тем самым сохраняя постоянство расхода теплоносителя, циркулирующего через насос.
Контроль за работой узла осуществляется при помощи термометров, которые показывают температуру прямого теплоносителя первичного контура, температуру теплоносителя первичного контура, температуру теплоносителя на выходе из смесительного узла и температуру возвращаемого в первичный контур теплоносителя.
Для опорожнения узла, а также для заправки вторичного контура теплоносителем предусмотрены два дренажных клапана 10.
Коэффициенты пропускной способности балансировочного клапана (поз.2) при настройке по шкале:
№1 - 1 м3/час
№2 - 1,75 м3/час
№3 - 2,5 м3/час
№4 - 3,5 м3/час
№5 - 5 м3/час
